Barres de perforació de cable
* Barres de perforació de la sèrie DCDMA: barres de perforació BCQ (BQ), NCQ (NQ), HCQ (HQ), PHD (PQ)
* La longitud estàndard de les barres de perforació de cable és d'1,5 m o 3,0m, però es poden fer altres longituds a petició.
La vareta de perforació de cable de la sèrie DCDMA de CGET està fabricada amb material de tub de qualitat superior. Les barres de perforació es fabriquen sota un estricte control de qualitat i es processen amb alta tecnologia. Totes les nostres varetes de perforació es subministren amb extrems de varete tractades tèrmicament, endurides a HRC 30 - 35 al llarg del gruix de la paret fins a una longitud de 200 mm.
* Barres de perforació de cable de la sèrie DCDMA: barres de perforació BCQ (BQ), NCQ (NQ), HCQ (HQ), PCQ (PQ)
* La longitud estàndard de les barres de perforació de cable és d'1,5 m o 3,0m, però es poden fer altres longituds a petició.
Mides de barres de perforació de cables disponibles
Descripció | Codi | OD (mm) | ID (mm) | NO (kg) | GW (kg) | Pas de rosca (mm) | Longitud del fil (mm) | Profunditat nominal | Màx. Parell nominal | Força de tracció màxima |
HCQ/HQ-10' | 20100101 | ￠88.9 | ￠77.8 | 34.76 | 35.56 | 8.47 | 44.5 | 500 m (5000 peus) | 2000 Nm | 200 kN (45.000 lbf) |
HCQ/HQ-3M | 20100102 | ￠88.9 | ￠77.8 | 34 | 34.8 | 8.47 | 44.5 |
|
|
|
HCQ/HQ-5' | 20100103 | ￠88.9 | ￠77.8 | 17.38 | 18.17 | 8.47 | 44.5 |
|
|
|
HCQ/HQ-1,5M | 20100104 | ￠88.9 | ￠77.8 | 17.1 | 17.9 | 8.47 | 44.5 |
|
|
|
| ||||||||||
NCQ/NQ-10' | 20100201 | ￠69.9 | ￠60.3 | 23.9 | 24.3 | 8.47 | 44.5 | 1500 m (5000 peus) | 1200 Nm (900 peus-lb) | 147 kN (33.000 lbf) |
NCQ/NQ-3M | 20100202 | ￠69.9 | ￠60.3 | 23.5 | 23.9 | 8.47 | 44.5 |
|
|
|
NCQ/NQ-5' | 20100203 | ￠69.9 | ￠60.3 | 11.95 | 12.35 | 8.47 | 44.5 |
|
|
|
NCQ/NQ-1,5M | 20100204 | ￠69.9 | ￠60.3 | 11.76 | 12.16 | 8.47 | 44.5 |
|
|
|
| ||||||||||
BCQ/BQ-10' | 20100301 | ￠55.6 | ￠46.2 | 18.4 | 19.1 | 8.47 | 44.5 | 1500 m (5000 peus) | 800 Nm (590 peus-lb) | 115 kN (26.000 lbf) |
BCQ/BQ-3M | 20100302 | ￠55.6 | ￠46.2 | 18 | 18.8 | 8.47 | 44.5 |
|
|
|
BCQ/BQ-5' | 20100303 | ￠55.6 | ￠46.2 | 9.2 | 9.55 | 8.47 | 44.5 |
|
|
|
BCQ/BQ-1,5M | 20100304 | ￠55.6 | ￠46.2 | 9 | 9.4 | 8.47 | 44.5 |
|
|
|
| ||||||||||
HRCQ-10' | 20300101 | ￠88.9 | ￠77.8 | 34.76 | 35.56 | 8.47 | 42 | 2500 m (8200 peus) | 3500 Nm (2600 peus-lb) | 510 kN (115.000 lbf) |
HRCQ-3M | 20300102 | ￠88.9 | ￠77.8 | 34 | 34.8 | 8.47 | 42 |
|
|
|
HRCQ-5' | 20300103 | ￠88.9 | ￠77.8 | 17.38 | 18.17 | 8.47 | 42 |
|
|
|
HRCQ-1,5M | 20300104 | ￠88.9 | ￠77.8 | 17.1 | 17.9 | 8.47 | 42 |
|
|
|
| ||||||||||
NRCQ-10' | 20300201 | ￠69.9 | ￠60.3 | 23.9 | 24.3 | 8.47 | 42 | 3000 m (9800 peus) | 2400 Nm (1750 peus-lb) | 330 kN (75.000 lbf) |
NRCQ-3M | 20300202 | ￠69.9 | ￠60.3 | 23.5 | 23.9 | 8.47 | 42 |
|
|
|
NRCQ-5' | 20300203 | ￠69.9 | ￠60.3 | 11.95 | 12.35 | 8.47 | 42 |
|
|
|
NRCQ-1,5M | 20300204 | ￠69.9 | ￠60.3 | 11.76 | 12.16 | 8.47 | 42 |
|
|
|
| ||||||||||
BRCQ-10' | 20300301 | ￠55.6 | ￠46.2 | 18.4 | 19.1 | 8.47 | 42 | 3000 m (9800 peus) | 1500 Nm (1000 peus-lb) | 250 kN (56250 lbf) |
BRCQ-3M | 20300302 | ￠55.6 | ￠46.2 | 18 | 18.8 | 8.47 | 42 |
|
|
|
BRCQ-5' | 20300303 | ￠55.6 | ￠46.2 | 9.2 | 9.55 | 8.47 | 42 |
|
|
|
BRCQ-1,5M | 20300304 | ￠55.6 | ￠46.2 | 9 | 9.4 | 8.47 | 42 |
|
|
|
| ||||||||||
Doctorat-10' | 20200101 | ￠114.3 | ￠101.6 | 51.8 | 53.04 | 10.2 | 63 | 1500 m (5000 peus) | 4000 Nm (3000 peus-lb) | 450 kN (100.000 lbf) |
Doctorat-3M | 20200102 | ￠114.3 | ￠101.6 | 51 | 52.2 | 10.2 | 63 |
|
|
|
Doctorat-5' | 20200103 | ￠114.3 | ￠101.6 | 25.9 | 26.52 | 10.2 | 63 |
|
|
|
PHD-1,5 M | 20200104 | ￠114.3 | ￠101.6 | 25.5 | 26.1 | 10.2 | 63 |
|
| |
Les nostres barres de perforació de rosca RCQ tenen el mateix rendiment que les barres RQ (barres NRQ/HRQ) de BLY.
Nota:Q i RQ són la marca registrada de Boart Longyear, aquí hem citat per ajudar el client a seleccionar només les varetes.
Característiques i avantatges
* Material: 4130
* Tuberia
• Tubs d'acer aliat d'alta qualitat
• Concentricitat, rectitud i tractament tèrmic consistents
• Tots els tubs disponibles en mides DCDMA

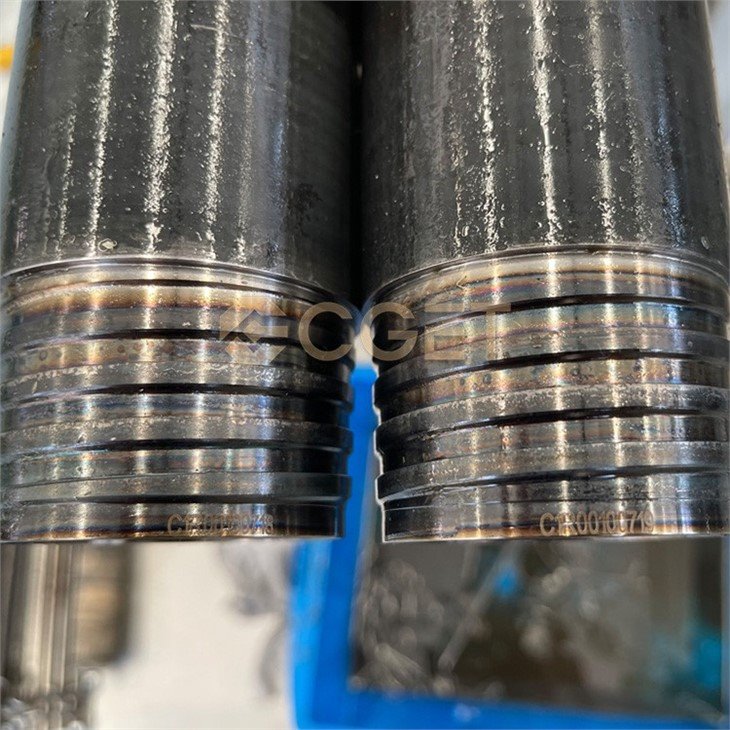

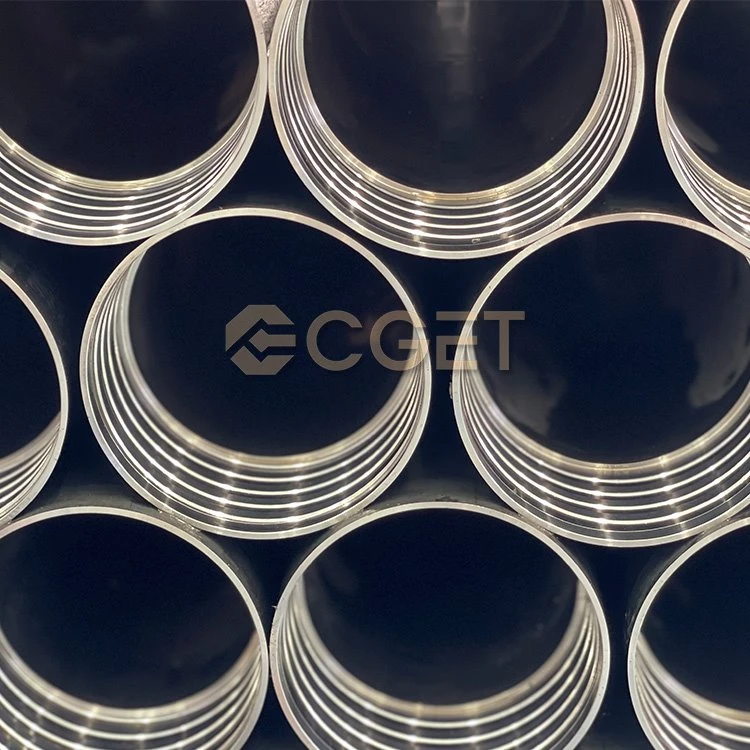

* Fil
• Els fils cònics de curs (3 fils per polzada) faciliten la fabricació i el trencament
• L'eficiència de càrrega del 30 per cent proporciona força suficient per a aplicacions mitjanes
* Tractament tèrmic a través de la paret
• Proporciona un 140 per cent de resistència del material
• Els fils de caixa tractats tèrmicament augmenten significativament la vida útil del fil
* Enduriment
• La investigació, el desenvolupament i les proves de camp importants han donat lloc a un procés d'enduriment inigualable.
• La cresta del fil del pin està endurida a 55 HRC nominals per eliminar el desgast perjudicial de l'adhesió
• Elimina la transferència de material de desgast d'anada i tornada, que és el que passa entre fils d'igual duresa, provocant un enganxament a gran escala i l'enganxament de les juntes.

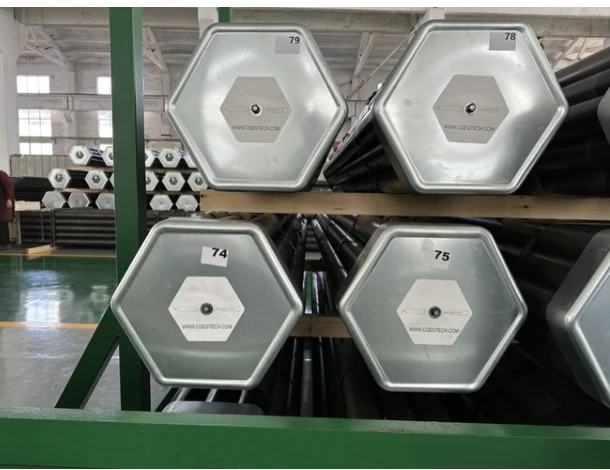

Detalls de l'embalatge
Especificacions del paquet de barres de perforació de cable BQ (BCQ).
| Dimensions (L x A x A) | Volum | Pes brut | QUANTITAT |
3150 x 292 x 254 mm | 0.23m3 | 283 kg | 19 unitats/paquet |

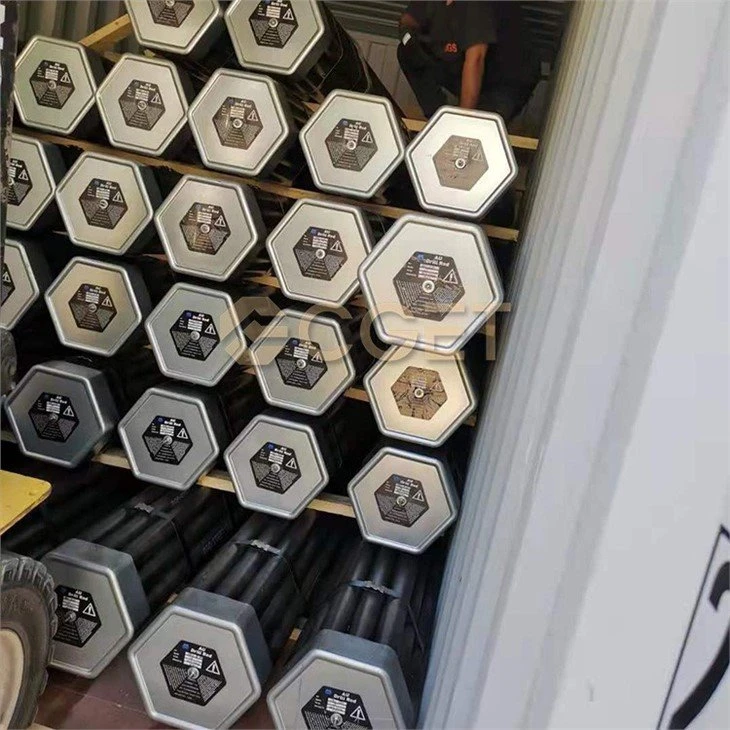

Càrrega de contenidor de 20 peus de varetes de 3,0 m/10 peus amb capacitat per a 53 paquets (1007 varetes)
Càrrega de contenidors de 40 peus de varetes de 3,0 m/10 peus amb capacitat per a 68 paquets (1292 varetes)
Especificacions del paquet de barres de perforació NCQ/NRCQ (NQ/NRQ).
| Dimensions (L x A x A) | Volum | Pes brut | QUANTITAT |
3100x360x320mm | 0.36m3 | 455 kg | 19 unitats/paquet |
Càrrega de contenidors de 20 peus de 3,0 m/10 peus de varetes amb capacitat per a 30 paquets (570 varetes)
Càrrega de contenidor de 40 peus de 3,0 m/10 peus de varetes amb capacitat per a 45 paquets (855 varetes)
Especificacions del paquet de barres de perforació HCQ/HRCQ (HQ/HRQ).
| Dimensions (L x A x A) | Volum | Pes brut | QUANTITAT |
3100x460x420mm | 0.58m3 | 659 kg | 19 unitats/paquet |
Càrrega de contenidor de 20 peus de varetes de 3,0 m/10 peus amb capacitat per a 20 paquets (380 varetes)
Càrrega de contenidor de 40 peus de varetes de 3,0 m/10 peus amb capacitat per a 30 paquets (570 varetes)
Especificacions del paquet de barres de perforació PHD/PQ
| Dimensions (L x A x A) | Volum | Pes brut | QUANTITAT |
3100x360x320mm | 0.36m3 | 372 kg | 19 unitats/paquet |
Càrrega de contenidor de 20 peus de 3,0 m/10 peus de varetes amb capacitat per a 30 paquets (210 varetes)
Càrrega de contenidor de 40 peus de varetes de 3,0 m/10 peus amb capacitat per a 45 paquets (315 varetes)
